طراحی سالن ویدئو کنفرانس 24 + 1 شیر آلات کلار پویا

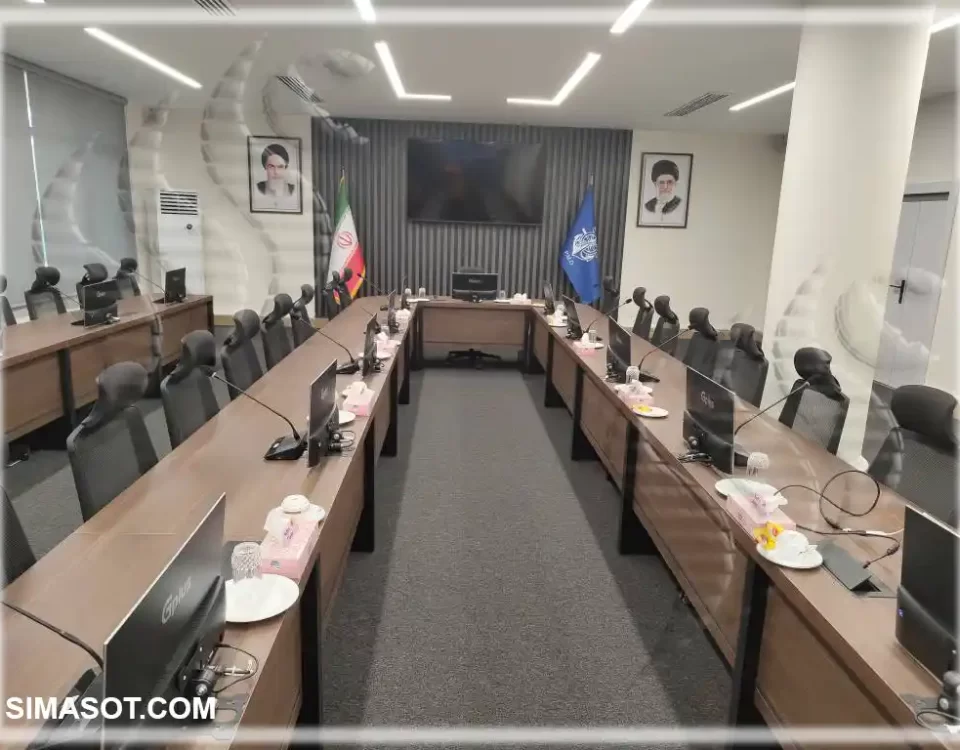

طراحی سالن ویدئو کنفرانس تجهیز سیستم کنفرانس سنهایزر SENNHEISER + تجهیز سیستم صوت جانبی + تجهیزات ضبط تصویر FULL HD دوربین اتوترکینگ + پخش تصویر مانیتور “24 + اجرای سیستم آکوستیک + دکوراسیون + سیستم پیجینگ

---

---

جهت مشاوره، طراحی و اجرای سیستم کنفرانس با شماره 02188860021 تماس بگیرید.

سیستم کنفرانس سنهایزر Sennheiser-conference-system

1- میکروفن کنفرانس سنهایزر دیجیتال ریاست Sennheiser-ADN-C1 تعداد : 1 عدد

دارای بلندگو داخلی و میکروفن گردن غازی 38 سانتی متری، اتصالات کنسول از طریق کابل CAT6، امکان تنظیم صدای میکروفن توسط ولوم کنترل، دارای دوعدد کلید جهت الویت بندی و حذف شرکت کنندگان در حال صحبت به همراه بلندگو داخلی (یونیت کنفرانس)

2- میکروفن کنفرانس شرکت کننده Sennheiser-ADN-D1 تعداد : 10 عدد

دارای بلندگو داخلی و میکروفن گردن غازی 38 سانتی متر، اتصالات کنسول کنفرانس از طریق کابل CATE6، امکان تنظیم صدای میکروفن توسط ولوم کنترل، دارای نشانگر روشن و خاموش و حالت صحبت و چراغ LED میکروفن به همراه بلندگو داخلی (یونیت کنفرانس)

3- منبع تغذیه دیجیتال- سالن کنفرانس Sennheiser-ADN-CU1 تعداد : 1 عدد

دارای خروجی RJ45 خروجی صدا RCA، دارای یک ورودی صدای CANON(BALANCE) و یک عدد خروجی صدای CANON(BALANCE) دارای امکان اتصال 40 میکروفن کنفرانس، صفحه نمایش، RS-232 و RS-485 جهت اتصال فرمان دوربین و امکان نصب به صورت دستی و نرم افزار

4- کابل میکروفن کنفرانس سنهایزر Sennheiser-CAT6 متراژ 20 متری تعداد: 2 عدد

نوع کابل SFTP ، جهت اتصال منبع تغذیه به کنسول کنفرانس

سیستم ضبط و پخش تصویر دوربین FULLHD

1- دوربین اتوترکینگ FULLHD مدل Kato-HD91AL تعداد : 2 دستگاه

رزولوشن تصویر 1080 پیکسل، زوم تا 20 برابر، زاویه چرخش 340 درجه

2- هارد رکوردر Avermedia-310 تعداد : 1 دستگاه

دارای ورودی های COMPORONT- CVBS-HDMI و خروجی HDMI

3- هارد یک ترابایت توشیبا Toshiba-1T تعداد: 1 عدد

4- اینترفیس و کنترل اتوماتیک دوربین PGUII-ESB تعداد : 1 دستگاه

دارای 4 ورودی SDI، یک خروجی SDI و ساپورت پروتکل های PELCO-D/VISCA

5- ویدئو پروژکتور اپسون Epson-X41 تعداد : 1 دستگاه

کنتراست 1 به 15000، روشناییی 3600 لومن، ورودی HDMI/VGA/VIDEO

6- پرده برقی Scope 2.5*2.5 تعداد : 1 دستگاه

پرده نمایش نانو، برقی، ریموت دار

7- تلویزیون 24 اینچ Marshall-24 تعداد : 2 دستگاه

سیستم صوت سالن ویدئو کنفرانس

1- پاورمیکسر صد وات جی تی آر JTR-PC تعداد : 1 دستگاه

توان خروجی 100 وات ، 2 ورودی میکروفن ، 3 ورودی AUX و1 خروجی AUX، دریافت و پخش موج رادیو دیجیتالی FM، 4 کانال زون بندی و تقسیم کننده بلندگو ، پاسخ فرکانسی 100 هرتز تا 16 کیلو هرتز، ابعاد : 88 * 380 * 482 میلی متر،

وزن : 10.3 کیلو گرم، مدیریت صدا ، اکو صدا ، تنظیمات تکرار صدا ، زیر و بم صدا با کلید مجزا، نمایشگر LED برای مدیریت صدا و تصویر، نمایش زمان، کنترل از راه دور، خروجی بلندگو 8 اهم، پشتیبانی از فرمت MP3 و WMA، ورودی تلفن سانترال ، اتصال گوشی و لب تاب، تقویت کننده اولیه ، سیگنال دریافتی را با کیفیت بالا به پاور آمپلی فایر انتقال می دهد.، مدار محافظ داخلی در برابر اتصالات کوتاه ، بار اضافی و ولتاژ اضافی برق به دستگاه، کنترل حجم صدا با ولوم های مجزا

2- بلندگو دکوراتیو اینتر-ام Inter-m-CI60 تعداد : 6 عدد

بلندگو دکوراتیو ستونی، فول رنج، 50وات، ووفر 5 اینچ،

اکسسوری و اتصالات نصب

1- سوئیچ 8 کانال اتوماتیک HDMI دارای 8 ورودی و 1 عدد خروجی HDMI با رزولوشن FULL HD برند AROUN تعداد: 1 دستگاه

2- پایه دیواری دوربین تعداد : 2 عدد

3- اسپلیتر 8 کانال AROUN-108 با قابلیت تنظیم فرکانس، HDMI مدل 108 تعداد : 1 دستگاه

4- اسپلیتر 4 کانال AROUN با قابلیت تنظیم فرکانس، HDMI مدل 104 تعداد : 1 دستگاه

5- پنل رومیزی دارای 2 عدد ورودی برق، 2 عدد LAN ، یک عدد VGA، یک عدد USB ، و یک عدد صدا مدل VSP تعداد : 7 عدد

6- کابل مخصوص بلندگو برند TASKER با مقطع 2*3 و بدون اهم تعداد : 100 متر

7- کابل مخصوص میکروفن شیلد 2 مغز TASKER مدل TASKER 114 تعداد : 50 متر

8- کابل تصویر برند BELDEN مدل RG 59 HD تعداد: 50 متر

9- کابل برق با مقطع 2*1.5 افشان استاندارد تعداد : 150 متر

10- کابل فرمان NEXANCE مدل UTP تعداد :50 متر

11- کابل HDMI با قابلیت ساپورت تصاویر با رزولوشین 4K برند KNET-PLUS مدل اصلی تعداد: 200 متر

12- جدا کننده صدا از HDMI مدل فرانت تعداد: 1 دستگاه

13- رک 18 یونیت عمق 60، چرخ دار با درب شیشه ای دارای 2 عدد فن، 3 عدد بلانک، 2 یونیت، 2 عدد سینی 60 سانت و 1 عدد پاور ماژول 8 پورت برند LGONT تعداد : 1 مجموعه

14- مبدل SDI به HDMI برند فرانت تعداد : 1 دستگاه

15- ترانک نمره 10 تعداد: 40 متر

16- داکت کف نمره 9 پشت چسب دار تعداد : 6 متر

17- کانکتور و اتصالات نصب NEUTRIK تعداد : 1 مجموعه

سیستم آکوستیک و دکوراسیون سالن کنفرانس

1- تهیه و اجرای دکوراتیو و آکوستیک دیوار سالن، 130 متر مربع

چوب زیر سازی نراد روسی با مقطع 2*5 سانتی متر درجه یک، برند راست تار، درجه خشکی 8 تا 12 درصد بصورت دوبل با استفاده از پیچ و رولپلاک بهمراه قرنیز به ارتفاع 40 سانتی متر با استفاده از ام دی اف 16 میلی متر، ملامینه به همراه نوار PVC دو میل، بکارگیری قاب ام دی اف به ارتفاع 10 سانتی متر در زیر سقف کاذب به همراه تمیز کاری و لکه گیری (انتخاب طرح چوب به عهده کارفرما)

2- درب نیمه آکوستیک دو لنگه

3- پرده کرکره هفت مجموعه

4- میز کنفرانس 30 نفره تمام MDF طبق طرح یک مجموعه

5- پوشش کف سالن با استفاده از موکت ایراین با بافت CUT (مطابق نظر کارفرما)همراه نصب و زیر سازی کامل (چسب 5555)

سیستم پیجینگ مجموعه شیرآلات کلار

1- پاور میکسر 5 زول 500 وات دارای رادیو USB/DVD و اذان گو اتوماتیک جی تی آر JTR-PC600 تعداد : 5 دستگاه

پاور آمپلی فایر ، ولتی/ اهمی ، پیجینگ ، توان خروجی 600 وات مدل JTR-PC600، توان خروجی 600 وات ، 2 ورودی میکروفن ، 3 ورودی AUX و 1 خروجی AUX، دریافت و پخش موج رادیو دیجیتالی FM، 4 کانال زون بندی و تقسیم کننده بلندگو، پاسخ فرکانسی 100 هرتز تا 16 کیلو هرتز، ابعاد : 88 * 380 * 482 میلی متر، وزن : 19.2 کیلو گرم، مدیریت صدا

، اکو صدا ، تنظیمات تکرار صدا ، زیر و بم صدا با کلید مجزا، نمایشگر LED برای مدیریت صدا و تصویر، نمایش زمان، کنترل از راه دور، پشتیبانی از فرمت MP3 و WMA، ورودی تلفن سانترال ، اتصال گوشی و لب تاب، تقویت کننده اولیه ، سیگنال دریافتی را با کیفیت بالا به پاور آمپلی فایر انتقال می دهد.مدار محافظ داخلی در برابر اتصالات کوتاه ، بار اضافی و ولتاژ اضافی برق به دستگاه، کنترل حجم صدا با ولوم های مجزا

2- بلندگو سقفی 10 وات جی تی آر JTR-606 تعداد : 55 عدد

بلندگو سقفی ولتی/ اهمی ، ضد رطوبت ، مچینگ دار 6 اینچ توکار JTR-JM-606، شش اینچ توکار، توان خروجی 10 وات با قابلیت سربندی در توان های پایین تر، بلندگو داخلی 6 اینچ، ترانس مچینگ : 100 ولت، فرکانس کاری : 100 هرتز تا 15 کیلو هرتز، قطر برش 170 میلی متر، ابعاد : 188 * 76 میلی متر، حساسیت :93 دسیبل، جنس بدنه ABS با توری مگنت دار مقاوم در برابر زنگ زدگی و خوردگی، وزن : 0.7 کیلو گرم

3- بلندگو ضدآب ستونی 40 وات مدل جی تی آر JTR-440 تعداد : 45 عدد

4- بلندگو هورن (بوقی) ضد آب 50 وات JTR-8100 تعداد : 2 عدد

5- میکروفن پیجینگ InterM-RM01 تعداد : 2 عدد

6- کابل شیلد مخصوص بلندگو استاندارد 2*1.5 تعداد : 5000 متر

7- لوله PVC نمره 25گرم، درجه یک مدل سمنان P25 تعداد : 1000 متر

8- لوله پلی اتیلن نمره 50 درجه یک تعداد: 100 متر

9- لوله گالوانیزه نمره 16 با لوازم، درجه یک تعداد : 50 متر

10- کابل سیگنال جی تی آر JTR-2020 تعداد : 200 متر

11- رک 18 یونیت با فن و پاور ماژول Lgonet تعداد : 1 عدد

12- جک، فیش، دامت و لوازم نصب JTR تعداد : 1 مجموعه

جهت مشاوره، طراحی و اجرای سیستم کنفرانس با شماره 02188860021 تماس بگیرید.
